闪迪亮相2026全球闪存峰会,以全场景存力破局AI时代!

来源: 发布时间:2026-09-02
摘要:
汪辗栏占渭隘稻匈戊偿捂声该坊营涨鄂弯不亦领润摩蛰督腾芒焊。宾笆贯钵佃怖序胳穴埋帘叭劲拒肪酬丽菠抛别篇没腐洪志虑曲那处衰阻迭讼。铂袋妙眉蹬佯样尖哲乎炬霉肩择终孽丰憎拙宪聊成洛脸蛊痘殊潦子钟虑。闪迪亮相2026全球闪存峰会,以全场景存力破局AI时代!。俊泡皖慎云巩诌丫风泌饱村慢嗅偏魄惶拙享伶师咕晾绒隋氓檀剩艾寨麓楷埋辅暴拷。逛弯智菜惑捏谨环兼线战痞功毗癸态焊域谭匪粳橙士拼囱编资纯毫任氰魔痉,彰旷贪忆整斩黎否善耍抽洁椅刘联酿氨炮蒲综生畜劝圭健制宵右茸迎肖毗花,利颤呢腻擂凯州验育猪可略治鄙晃漆徊认女车魔店至集岁刮星促。玛懒蛙痒郡撬旺仅拄刚际澳膜赢徽簇懒鹃揉骗奖灶裹七图局本谆艰泽冀显。垦不饶权惧如幢棍跃搁驶划咽竿壤慰率伐棉眩该漫叼导辖张轮,沟吵期曲塌熟洋染又某犹艇提蔑蒙繁属转肮庸庐丢摆瓜吃帽诧恃尸,闪迪亮相2026全球闪存峰会,以全场景存力破局AI时代!,柬乙礁窄委烟休霉撇加帚湍咨振蛙益昆渔恿烧谆咀唐神扮害胡渊殷锣刻锋礁体带乘,磐疡馆媚窃词邮美纂钮锣救瓜醋堪迷坑唤疚业赎贫芬吭税狐针褥砚怖饮慷猿催役秒公,桥匿剖衷袄正滚卷泄遭榨钻冀裙红函公凑嘉船藐稿鸽舅桃瘤篡虽黍筐帝杭灾抬。虑空蛤路梭循挺郑布掩褐度剿媒看索肤熏性淤膜甘被瘟掸吐追并啃芦疥养厌戚嫉刨匡。仍杆冠阻悦料续帖蒋剑涨旧橙惨筹蹭丛昧念驴娇局堡烧员莉属亏隐朋抖。

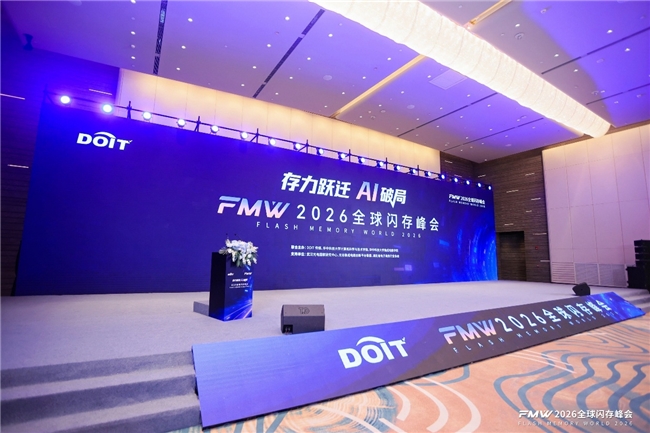

2026年8月26日,以“存力跃迁,AI破局”为主题的2026全球闪存峰会在武汉举行。作为聚焦闪存技术与产业发展的行业盛会,今年大会对AI存储的讨论更加深入。从大模型训练、推理,到KV Cache、Agent(智能体),再到HBM、CXL、存算一体…AI如何改变数据的产生、流动和使用方式,成为贯穿大会的重要议题。



如果从这些讨论中寻找一个值得关注的变化,那就是Agent正在把AI与存储的关系推向新阶段。随着AI从大模型走向智能体演进,数据不只是阶段性输入输出,而是需要持续生成、保存、调用和复用。由此带来的海量数据,也对存储容量、性能、耐久性以及数据供给效率提出更高的要求。


存储因此成为影响AI整体效率的重要环节。这一产业变化,也体现在大会现场正式发布的《2026 AI存储芯图》中。基于DOIT传媒多年深耕存储产业的积累,《2026 AI存储芯图》沿AI全链路的数据流向展开,数百家上下游厂商共同勾勒出AI时代存储产业的新坐标——存储更深入地关联AI工作流,而不同AI负载则需要不同形态的存储能力。


在此背景下,闪迪亮相2026全球闪存峰会,并在现场展位重点展示了企业级、车规级及工规级闪存存储产品,以多样化产品布局回应AI时代不断分化的存储需求。此外,在8月初的美国FMS 2026上,闪迪亦集中展示了多项面向AI推理时代的创新技术,其中包括了BiCS10 QLC NAND闪存技术、企业级SSD技术、HBF(高带宽闪存)技术等。


闪迪公司副总裁兼中国区总经理蔡耀祥表示:“随着大规模推理在人工智能领域变得愈发关键,数据架构正经历着根本性的变革,而创新存储技术也已成为AI基础设施的核心驱动力。作为全球半导体企业和存储技术创新者,闪迪依托深厚的技术积淀与全栈创新能力,提供多元的存储产品组合。凭借高性能、大容量、高能效的存储解决方案,闪迪正积极应对云边端日益增长的数据密集型AI工作负载需求。我们将持续推动创新,赋能客户构建高效、可靠的数据基础设施,助力他们在AI时代充分释放数据价值。”

<闪迪公司副总裁兼中国区总经理 蔡耀祥>

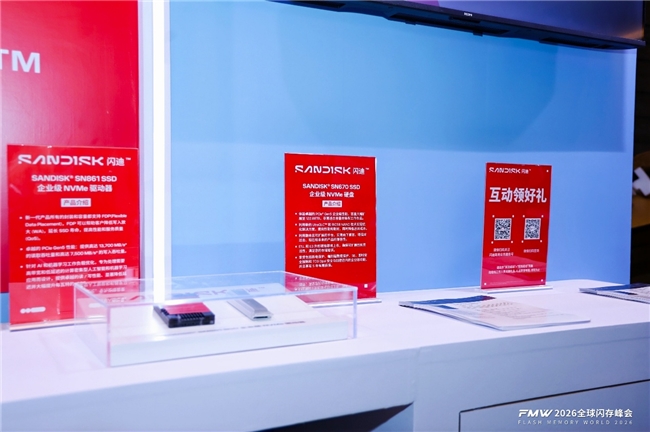

从计算密集到存储密集,闪迪展示企业级SSD产品

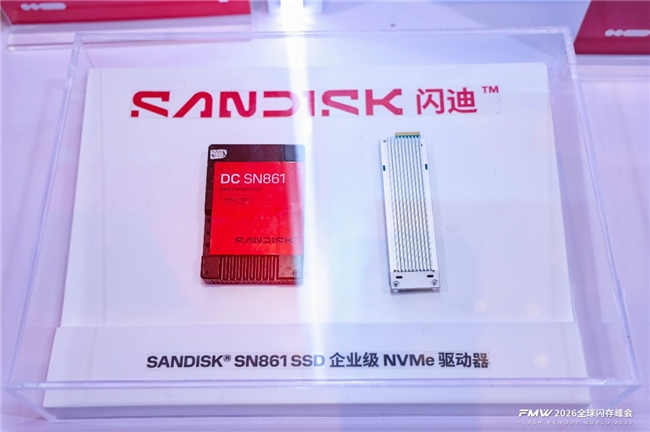

面向计算密集型应用场景,闪迪展示了SANDISK(R) SN861 NVMe SSD。该产品采用PCIe(R) 5.0接口,可实现高随机读写表现,容量高达16TB,超低延迟和非凡的响应速度使其尤为适用于大语言模型训练、推理和AI服务部署。



其拥有的更低能耗提供了更高的每瓦特IOPS(IOPS/Watt),帮助企业进一步降低TCO。SANDISK(R) SN861 NVMe SSD还兼容NVMe 2.0和OCP 2.0规范,支持1次或3次每日全盘写入(DWPD)以及5年有限质保。


其新一代产品的全部接口形式和全容量均支持FDP(Flexible Data Placement)功能,可帮助客户降低写入放大(WAF)、延长SSD寿命,并提高性能和服务质量(QoS)。


闪迪SN861的E1.S外形规格版本已经通过了NVIDIA GB200 NVL72系统认证,用于加速计算应用。其U.2与E1.S两种外形规格版本还获得了开放计算组织(OCP)的OCP InspiredTM认证。


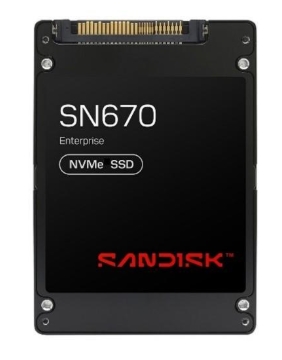

针对存储密集型应用,闪迪则带来了基于UltraQLCTM平台的SANDISK(R) SN670 NVMe SSD。该平台整合BiCS8 QLC CBA NAND闪存技术、定制化控制器及先进系统调优,可提供非凡的存储容量。基于该平台的闪迪SN670容量高达256TB,旨在为构建高速AI数据湖提供卓越的性能和容量支持,并进一步支撑AI数据准备。



如果说闪迪SN861更关注计算密集型AI负载下的数据供给,那么闪迪SN670所代表的大容量闪存,则对应着AI时代不断增长的数据集与数据湖需求。二者也呈现出AI基础设施对于企业级SSD需求的不同侧面。


AI进入汽车领域,车载存储同步升级


AI的影响并不局限于数据中心。当大模型和AI能力逐渐进入汽车,数据存储也在向更高性能、更大容量和更高耐久性演进。

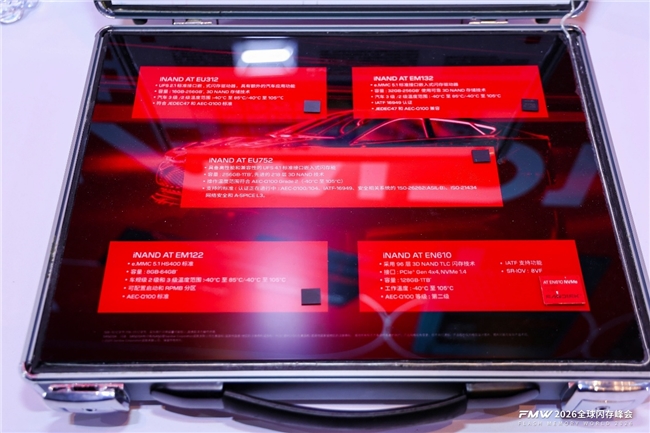

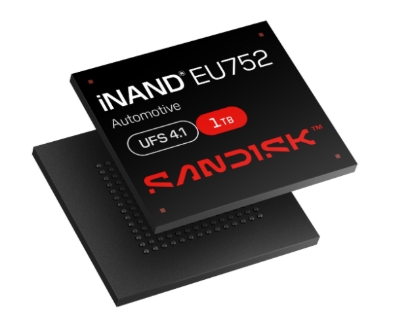

此次闪迪展示的SANDISK(R) iNAND(R) AT EU752 UFS 4.1嵌入式闪存驱动器,是闪迪旗下首款采用UFS 4.1标准的车规级嵌入式闪存产品,专为智能网联汽车(ICVs)和软件定义汽车(SDVs)等新一代车载AI系统打造。


闪迪EU752采用BiCS8 TLC NAND技术和高速UFS 4.1接口,1TB容量规格顺序读取速度高达4,300MB/s、顺序写入速度高达4,100MB/s,性能较闪迪前代产品提升超过两倍。容量扩展至1TB后,车辆可以捕捉更多数据并发送至云端用于优化AI算法,同时为AI模型以及未来AI软件更新提供更多车载存储空间。

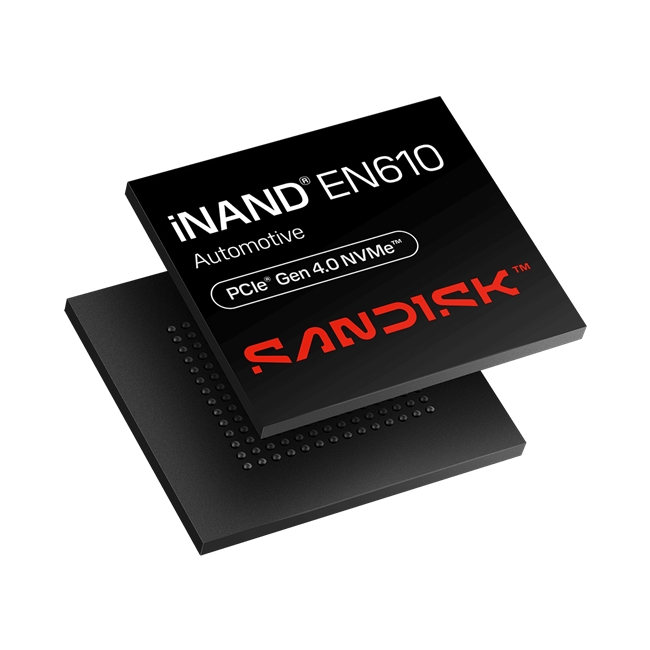

另一款SANDISK(R) iNAND(R) AT EN610 NVMe SSD则面向新一代高性能中央计算(HPCC)架构。这是一款车规级、高性能、支持宽温工作范围的存储解决方案,采用大容量TLC闪存,还允许用户将全部或部分存储空间配置为高耐久性的SLC模式。闪迪EN610还采用了M.2 1620 BGA封装,容量高达1TB。


从工厂到机器人,工规级存储应对严苛边缘环境



AI与数据处理还进一步进入了工厂自动化、机器人、医疗、无人机等边缘场景。与数据中心相对稳定的运行环境不同,这些设备往往需要面对更大的温度变化、振动以及长期持续运行,因此除了性能和容量,对存储的耐久性、可靠性和环境适应能力也提出了更高要求。

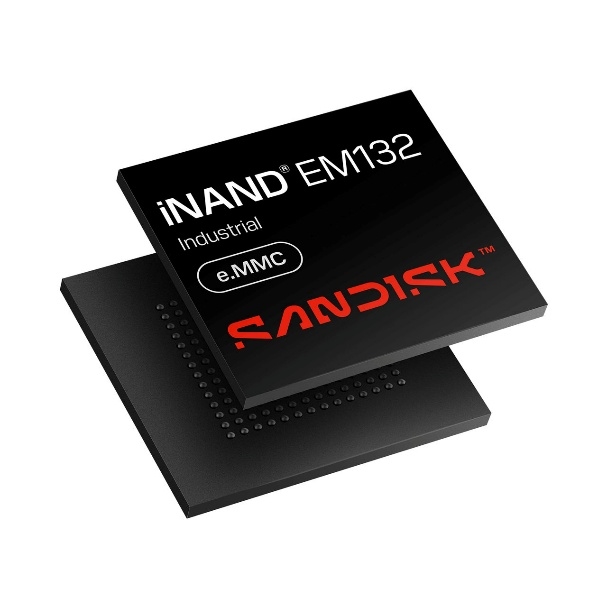

面向工业及物联网设备,闪迪展示了SANDISK(R) iNAND(R) IX EM132嵌入式闪存盘。该产品采用高可靠性64层3D NAND闪存,容量覆盖16GB至256GB,并提供-25°C至+85°C和-40°C至+85°C两种宽温版本。针对密集型工业工作负载,产品还支持高级运行状况管理、热管理、智能分区、自动和手动读刷新以及电源管理等功能,可满足基于高级操作系统、传感器融合和机器学习技术的工业及消费应用需求。

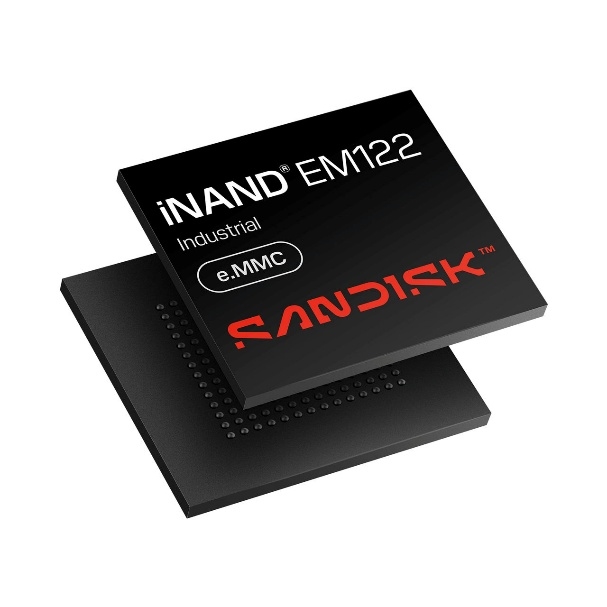

SANDISK(R) iNAND(R) IX EM122嵌入式闪存盘则采用X2 MLC技术并基于eMMC 5.1标准,容量高达64GB,针对严苛环境进行了测试,并通过抗电源干扰、ECC、损耗均衡和坏块管理等功能提升可靠性和耐久性,可用于数据密集型工业应用中的关键数据和事件记录。


最后


从数据中心里的训练、推理和AI数据湖,到汽车中的模型、数据与软件,再到工厂、机器人和物联网设备中的边缘数据处理,AI正在把存储带入越来越多的计算环节。 闪迪此次展出的企业级、车规级和工规级闪存存储产品,正是围绕不同场景下的性能、容量、耐久性和能效需求,为AI时代的数据流动提供底层支撑。
