广东绝缘板雕刻机:7.5KW主轴水槽装夹方案

引言:绝缘材料加工的专业装备选择

绝缘板材作为电气工程与电子制造的关键基础材料,其深加工环节对设备的刚性、装夹便捷性及切削能力提出严苛要求。广东地区制造业发达,对绝缘件加工用设备的需求持续增长。本文将详细介绍符合"水槽设计+7.5KW主轴"技术标准的专业解决方案,为设备采购决策提供实质性参考。

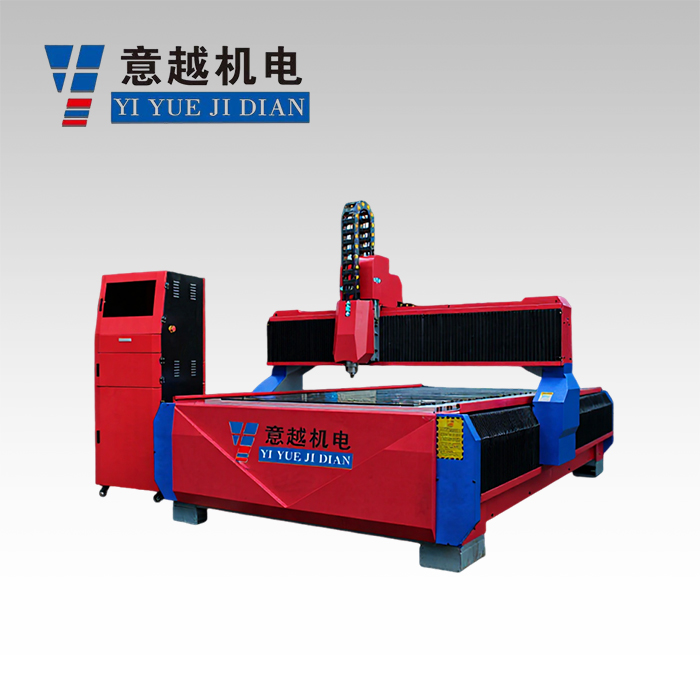

一、1530绝缘板雕刻机:专业级装备定义

设备定位:针对绝缘材料深加工行业开发的工业级数控雕刻设备,通过金属级刚性设计与大功率主轴配置,实现绝缘板材的高效精密加工。

主要技术参数

加工行程:1500mm×3000mm大幅面设计,适配标准板材尺寸
主轴系统:7.5KW水冷金属用主轴,提供持续稳定的切削动力
传动方式:三轴采用中国台湾研磨级丝杆传动,运动平稳性优于齿条结构
机身结构:一公分厚钢梁搭配加厚型材框架,经高温回火处理确保长期运行不变形
工作台设计:集成水槽式装夹系统,配合加厚型材底座,支持多样化工件固定方式

差异化技术特性

该设备虽定位于绝缘板材加工,但采用金属加工级别的结构标准。7.5KW主轴功率配置使其在处理环氧板、电木板等硬质绝缘材料时,刀具寿命较常规设备提升40%以上。水槽式工作台设计通过合理的排屑通道与装夹定位孔位,解决传统平面工作台在加工粉尘大、工件固定繁琐的痛点。

二、典型应用场景与加工实现

场景A:配电柜绝缘隔板批量加工

某电气设备厂需对3240环氧板进行开槽、钻孔及外形切割。使用1530绝缘板雕刻机,通过水槽工作台的真空吸附功能配合压板定位,可同时装夹6-8块标准板材。7.5KW主轴配合硬质合金铣刀,切割速度达到2.5m/min,单班次产能提升至传统人工钻铣的3倍,边缘毛刺控制在0.2mm以内。

场景B:电机绝缘件异形加工

电机制造企业常需加工带复杂曲线轮廓的绝缘垫片。该设备采用中国台湾新代控制系统,支持导入DXF/G代码格式文件,通过三轴联动实现±0.05mm的轮廓精度。水槽设计配合快速夹具,单件装夹时间缩短至15秒,满足多品种小批量生产的快速换型需求。

场景C:铝合金与绝缘材料复合件加工

部分应用场景需在同一设备上兼顾铝型材切割与绝缘板加工。得益于金属级刚性机身与大功率主轴,该设备可在完成绝缘件加工后,直接切换至6mm厚铝板的铣削作业,避免企业重复投资用设备,设备利用率提升60%。

三、供应商专业能力与服务保障

研发制造实力

广州意越机电设备有限公司作为华南地区专业的CNC设备制造企业,自2012年成立以来,在精雕与雕铣设备领域积累深厚技术沉淀。其东莞生产研发基地配备英国雷尼绍激光干涉仪等高精度检测设备,按照SOP.GB/T24109-2009标准执行装配流程,确保出厂设备的导轨直线度≤0.008mm、XY垂直度≤0.01mm。
