这篇文章,就按“拆机”的顺序,把一套常见的威洛博直线模组拆开来看:

每一个零件大致长什么样,在整套运动系统里承担什么角色,工程上该怎么理解它。

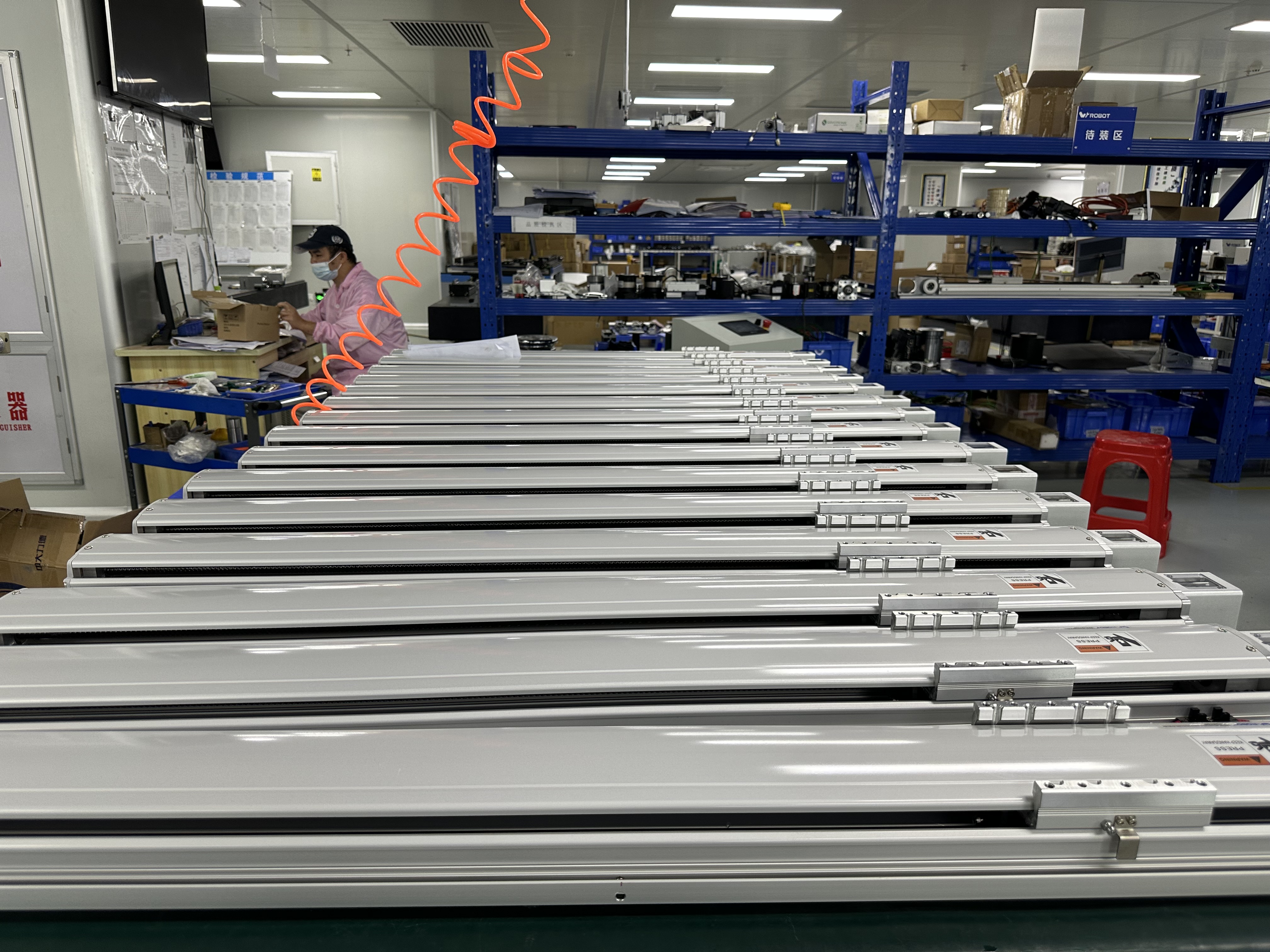

一、先看整体:威洛博直线模组到底由哪些部分组成?

以威洛博丝杆直线模组为例(如威洛博VGTH、VETH等系列),典型结构可以概括为:

铝合金基座/ 外壳

直线导轨+ 滑块

传动件(滚珠丝杆/ 同步带/ 直线电机推力组件)

丝杆支撑座与轴承单元

电机+ 联轴器/ 皮带轮

上平台(滑台板)

密封条、防尘罩、上盖板

传感器/ 限位开关/ 原点开关

电缆拖链与接线件

润滑通道、油嘴或油孔

不同系列的威洛博模组结构细节会有差别,但大体思路相近。

下面逐个拆开来看。

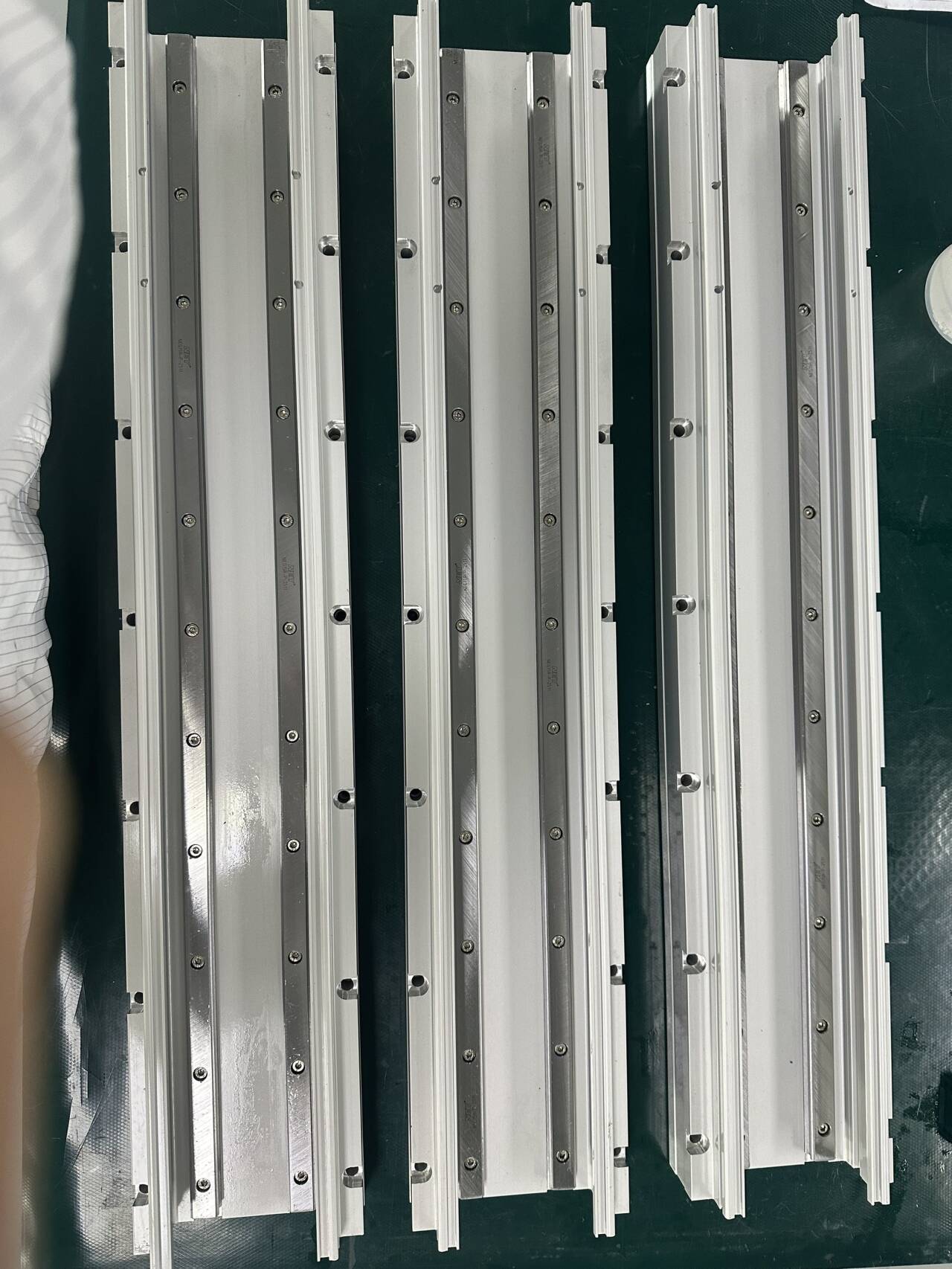

二、铝合金基座/ 外壳:所有零件的“地基”与“外骨骼”

在威洛博直线模组里,铝合金基座通常做成U 型或箱型截面,一方面做承载,一方面也起到保护作用。

它主要解决几件事:

安装基准

提供与设备机架、托板连接的面和孔;

安装面加工质量直接影响导轨直线度和运动一致性。

刚性与振动

截面形状决定了在受力和加速时的变形程度;

对多轴组合(如XY、XYZ、龙门结构)尤为关键。

防护与走线空间

全封闭结构(例如威洛博VGTH 这类封闭式丝杆模组)中,外壳也承担了防尘、防碎屑、防飞溅液体的作用;

内部则为导轨、丝杆、线缆预留合理的布置空间。

看图纸时,基座不是“随便画一块铝”,而是关系到整体变形和维护空间的基础零件。

三、直线导轨+ 滑块:负责“走直线”和“抗弯、抗扭”

直线导轨(导轨+滑块)是威洛博直线模组的“轨道系统”,主要用途是:

让滑台在指定方向上平稳移动,并承受来自工件和工艺的各种力。

它承担的任务包括:

提供直线运动导向

保证运动路径的直线度和平面度;

减少运动过程中的偏摆、扭动。

承载与刚性

滑块内部循环滚珠,在多个方向上承受力矩(上下、左右、翻转等);

双导轨结构更有利于提高扭转方向的刚性和抗振能力。

摩擦与寿命

滚动摩擦系数小,配合合适润滑可以保持较稳定的运动阻力;

导轨的预紧、精度等级、润滑方式都会直接影响模组表现。

在很多资料中,直线导轨被单独作为一个大类产品,这也是威洛博直线模组里极为重要的一部分。

四、传动件:把电机的转动变成直线位移

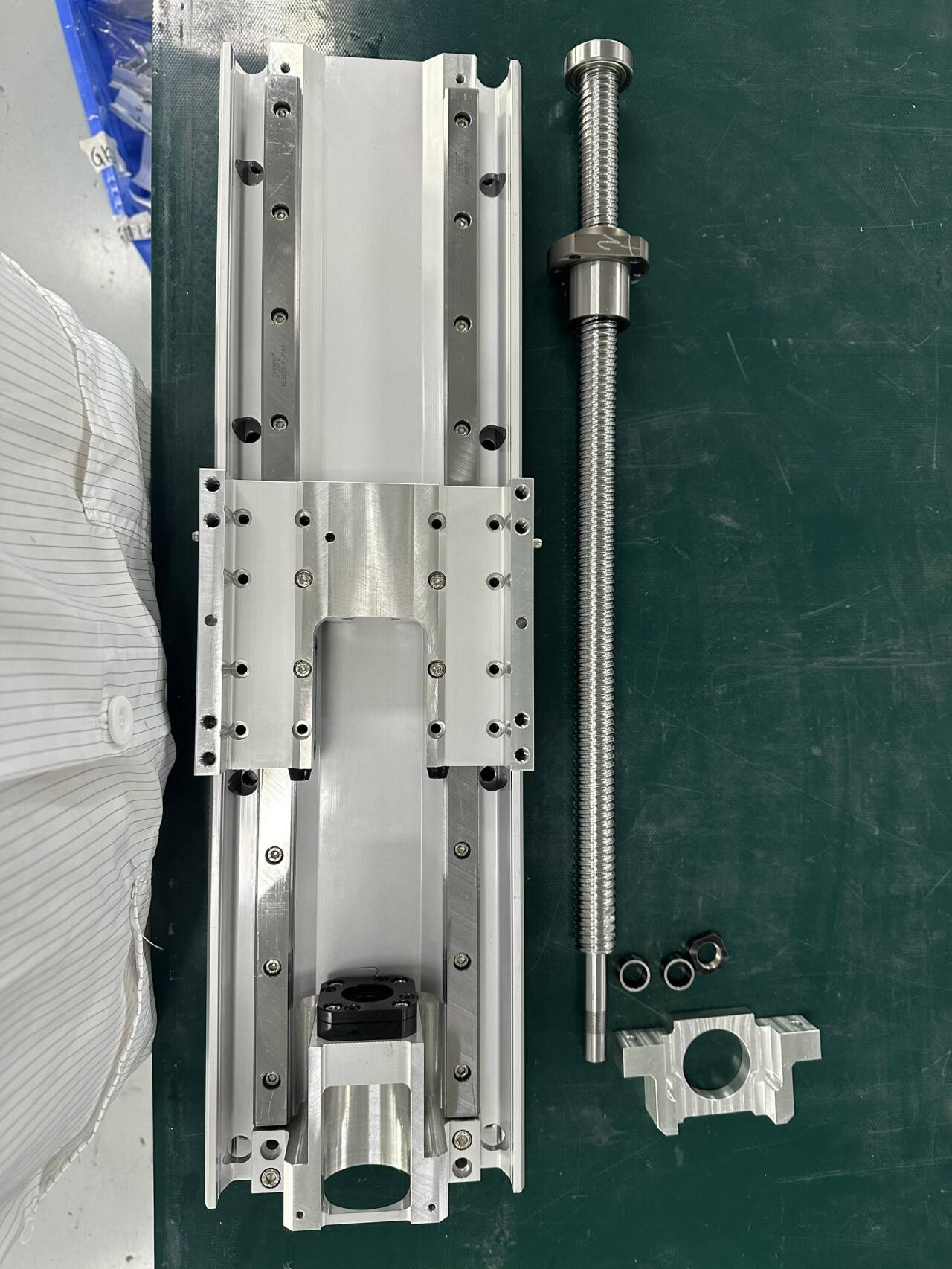

1. 滚珠丝杆(威洛博丝杆模组)

滚珠丝杆的工作原理,是利用螺纹与滚珠的循环,将电机的旋转转化为滑台的直线运动。

主要作用:

提供轴向推力与定位能力;

通过螺距控制每一圈对应的行程;

通过预紧控制轴向间隙,配合导轨完成定位。

2. 同步带(威洛博皮带模组)

同步带传动形式中,电机通过皮带轮驱动皮带运动,滑台随皮带一起往复。

特点:

行程可以做得较长,节拍响应好;

结构简洁,适合中长行程、搬运类工位。

3.直线电机推力模块(威洛博直线电机模组)

威洛博直驱模组中,直线电机本身就是动力机构,省去了中间的丝杆或皮带,推力直接作用于滑台。

更适合高节拍、多段插补、轨迹连续的应用;

对导轨直线度和刚性要求较高。

对工程师来说,传动件决定“怎么动”“能跑到什么速度”“能承受怎样的工作制度”。

五、丝杆支撑座与轴承单元:让丝杆转得平稳、不抖

在威洛博丝杆模组两端,通常可以看到带法兰或方形的支撑座,内部是组合轴承或专用支撑单元。

它们的作用主要有:

固定丝杆轴向位置

一端多为固定支撑(带轴向预紧),另一端为支撑端;

控制丝杆的轴向窜动,保持传动稳定。

承受旋转时的径向和轴向载荷

防止丝杆在高速旋转时产生明显摆动;

对临界转速、噪音和寿命都有影响。

提供径向刚性

适当的轴承配置可以配合丝杆螺距实现可靠的推力输出。

许多丝杆模组运行噪音和振动问题,往往与支撑座的刚性、加工、装配状态有关。

六、电机+ 联轴器/ 皮带轮:动力入口与“减震垫”

1. 电机

威洛博直线模组常配套伺服电机或步进电机,为整个轴系提供扭矩和转速。电机本身的编码器分辨率、控制模式、惯量匹配等,直接影响到加速度、定位和运行平稳性。

2. 联轴器/ 皮带轮

丝杆模组中,电机一般通过联轴器与丝杆相连;

皮带模组中,电机通过皮带轮带动皮带。

联轴器不仅是“接长一块铁”,同时承担:

补偿电机轴与丝杆轴之间少量的同轴度误差;

在过载或突发卡死时起到一定缓冲;

减少转矩脉动传递到丝杆。

电机+联轴器这一组,如果选型或装配不当,很容易表现为低速爬行、噪音异常、共振等问题。

七、上平台/ 滑台板:把力和精度传递给工件

上平台就是大家看到的“滑块上那块装治具的板子”。

它承上启下:

向下:与导轨滑块和传动部件固定;

向上:与工装、夹具、相机支架、气缸等连接。

工程上要注意:

平面度与安装孔位置精度,关系到后续治具的定位;

孔位布局是否兼顾刚性与安装空间;

多轴叠加时,上平台尺寸要与上层模组底座匹配。

在威洛博直线模组的资料中,常会给出平台的标准孔位图,方便工程师直接匹配结构件。

八、密封条、防尘罩、上盖板:把灰、油、水挡在外面

一套威洛博直线模组,如果长期工作在有粉尘、切削屑、油雾的环境,防护结构的重要性就会立刻体现出来。

常见做法包括:

铝合金或钢板上盖,将导轨、丝杆覆盖在壳体内部;

端部密封条或刮片,减少颗粒进入;

折叠防尘罩,适用于中长行程;

局部挡板,挡掉直接飞溅的液体或粉尘。

这些部件对“外观”影响较大,但本质任务是:

延缓导轨、丝杆、皮带与润滑脂被污染的速度,从而帮助模组维持更长时间的稳定运行。

九、传感器/ 限位/ 原点开关:让模组知道“哪儿是终点”

直线模组不是单独运行的,它与控制系统配合,需要知道:

起始参考位置(原点);

正负向行程范围(限位);

某些特殊位置(位置开关)。

威洛博直线模组常见配置:

机械行程挡块+ 电气限位开关;

原点开关与编码器零点配合使用;

部分系列可以定制中间位置的传感器安装槽。

这些小开关,在验收阶段可能只被当成“安全件”,

但在后期维护、重新回零、异常恢复时,作用非常关键。

十、电缆拖链与接线件:保证“线不会被拉断”

随着威洛博直线模组往复运动,电机线、编码器线、传感器线、气管等都要一同运动。

电缆拖链与接线结构就是为了:

控制线缆弯曲半径,避免长期小半径折弯;

规整线束路线,减少与周边结构干涉;

提供固定点,抵消线缆自身重量带来的额外拉力。

很多现场故障表面看像“模组没反应”,追根究底是拖链内线缆折伤或接头松动。

所以,拖链与线缆布置,属于“看起来不起眼,出问题就很麻烦”的部分。

十一、润滑通道、油嘴与维护设计:决定模组能跑多久

许多模组维护文章都会强调:导轨和丝杆如果长时间不润滑,会导致滚珠磨损、间隙增大、噪音上升。

威洛博直线模组一般会在以下位置考虑润滑便利性:

导轨滑块上的油嘴或油孔,方便外部加脂;

丝杆上方预留开盖或油孔位置,便于周期性涂抹或注油;

在结构允许的情况下,为客户提供集中润滑的改装方案参考。

润滑不是“可有可无”的附加项,而是与寿命直接相关的部分设计。

如果一套模组在设计阶段就考虑了维护路径,现场使用起来会轻松很多。

十二、给威洛博用户的两个小建议

1.选型和评审时,不要只看“行程、负载、精度”三行字

建议把上面这些零件,在图纸和技术资料中逐项过一遍:

导轨布置?

丝杆支撑方式?

外壳防护形式?

润滑如何做?

传感器安装位在哪?

2.现场排查问题时,可以反着沿着这些零件逐项定位

先看外壳与防护,有无变形、进液;

再看导轨和丝杆区域有无明显污染;

然后检查电机、联轴器、支撑座是否松动;

最后确认传感器、线缆拖链和润滑情况。

小结

威洛博直线模组表面看是一条线性机构,拆开后其实是一个“多学科小集合”:

结构、传动、导轨、密封、传感、润滑、布线,每一块都有自己的任务。

理解每个零件的作用,不只是为了“知道名字”,

更重要的是在选型、设计和维护时,能站在整机角度判断:

哪一处可以简化,哪一处必须坚持,哪一处需要留出升级空间。

这样,一套威洛博直线模组在设备里,不只是“能动起来”,

而是能在真实工况下,长期保持稳定、可预期的运行状态。
