在半导体制造领域，晶圆处理环节的精度与效率直接影响着芯片良率和生产成本。随着工艺节点不断缩小，制造商对晶圆对准设备提出了更严苛的要求：既要应对静电损伤风险和颗粒污染控制的双重挑战，又需兼容75mm至200mm多规格晶圆，同时还要在有限的车间空间内实现自动化升级。EMU Technologies作为半导体行业晶圆处理方案供应商，其晶圆对准产品线在解决这些痛点方面展现出独特的技术优势。

行业痛点与技术应对

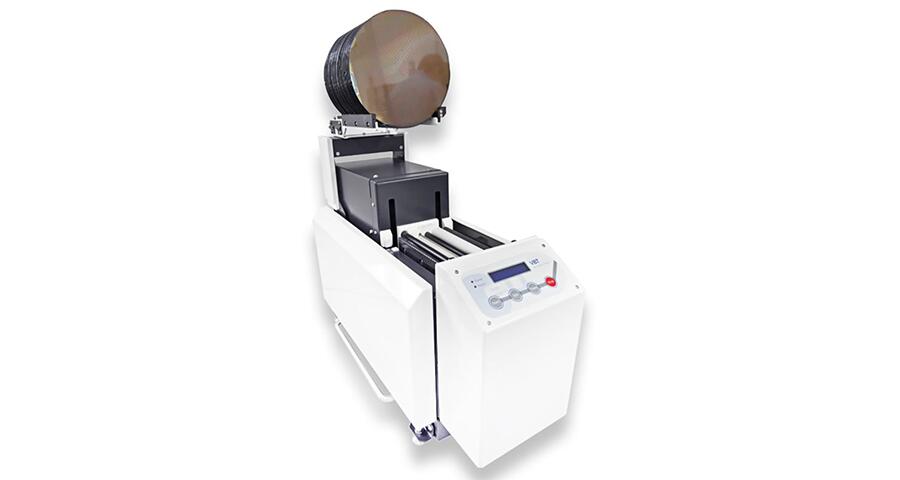

传统手动对准方式长期困扰着半导体制造企业。操作人员在重复性对准作业中难以保持一致的精度标准，且频繁的人工接触容易在晶圆表面引入颗粒污染。更为隐蔽的风险来自静电放电(ESD)，这种瞬时高压可能对敏感的集成电路结构造成不可逆损伤。EMU Technologies针对这些场景痛点，开发了自动/手动缺口或平边对准仪(AFA, MFA, ANA, MNA)系列产品。

这些设备采用清洁概念的经济型批量晶圆对准工具定位，通过特定材料接触点和静电防护设计，在物理层面构建起双重保护机制。接触点材料经过精心选择，既能提供稳定的机械支撑，又能将摩擦产生的颗粒降至可控范围。静电防护设计则通过接地路径和材料电阻率优化，将ESD事件发生概率降低到工艺安全阈值以下。

工艺安全性的系统化提升

在实际生产环境中，不同工艺步骤对晶圆定向角度有着差异化需求。光刻工序可能要求晶圆缺口对准至0度位置，而某些刻蚀工艺则需要90度或180度的特定角度。EMU晶圆对准设备配备的用户友好型键盘界面，允许操作员通过简单的按键操作选择所需的后对准角度，这一功能设计满足了不同工艺步骤的定向需求。

更值得关注的是其360度旋转检查模式。在传统流程中,操作员若需对晶圆进行视觉复核,往往需要将晶圆从设备中取出,这不仅增加了操作步骤,还带来了二次污染风险。EMU设备允许操作员在不移除晶圆的情况下进行视觉复核,通过旋转机构实现晶圆边缘的完整检查,这种设计在增强操作灵活性的同时,也进一步降低了工艺风险。

自动化与兼容性的平衡

半导体制造企业在推进自动化升级时,常常面临设备投资与产线灵活性之间的矛盾。购置多台专用设备会占用宝贵的洁净室空间并推高资本支出,而单一规格设备又无法适应多样化的产品组合。EMU Technologies通过混合尺寸兼容设计化解了这一困境。

以AFA100/150型号为例,该设备支持在同一台设备上处理不同尺寸晶圆,这意味着制造商可以用一台设备覆盖多条产品线的对准需求,显著提高设备利用率。这种设计在功率半导体和化合物半导体领域尤为实用,因为这些细分市场往往需要同时处理硅(Si)、碳化硅(SiC)、氮化铝等多种材质和规格的晶圆。

自动触发对准功能进一步简化了操作流程。当操作员放置晶圆载具后,设备会自动开始对准操作,无需额外的启动指令。这种设计减少了人工干预环节,不仅提升了生产节拍,也降低了因操作失误导致的工艺偏差。

市场表现与应用覆盖

EMU Technologies自2005年成立以来,已在欧洲、美国、中国、韩国、台湾、新加坡、马来西亚等区域建立了业务覆盖网络。其全球装机量超过1000台的数据,反映出产品在实际生产环境中的可靠性验证。2023年公司搬迁至5000平方英尺的新制造基地,这一扩产动作显示出企业对市场需求增长的响应能力。

在中国市场，EMU Technologies通过科睿设备有限公司建立了代理服务网络，为用户提供产品销售、技术支持与售后服务。科睿设备总部位于上海，在北京设有分支机构，业务覆盖区域包括全国范围（重点覆盖长三角、珠三角）及国际出口市场。这种区域化服务网络布局，使得企业能够快速响应客户的技术支持与维护需求。

科睿设备有限公司的战略定位专注于提供高精尖实验室研究与工业监测设备，涵盖光刻机、半导体薄膜制备、晶圆处理及过滤测试四大领域，通过引入国际先进技术实现精密测量与自动化处理。这种多领域技术协同能力，使得半导体制造企业能够在同一供应商体系内获得从光刻设备到薄膜制备、从晶圆处理到质量检测的完整解决方案。

在应用场景方面,EMU晶圆对准设备适用于半导体前端及后端工艺。前端工艺包括光刻、刻蚀、薄膜沉积等关键步骤,这些环节对晶圆定向精度要求极高;后端工艺如晶圆减薄、切割、封装前检测等,同样需要可靠的对准方案。设备支持75mm至200mm各规格晶圆的能力,使其能够服务于从传统硅基芯片到新兴第三代半导体的广泛应用领域。

技术生态与服务支撑

EMU Technologies在技术生态中占据着重要位置，不仅为客户提供了更完整的晶圆处理解决方案,也确保了设备在复杂产线环境中的集成兼容性。从交付模式来看,EMU晶圆对准设备采用硬件设备(台式)形式,这种紧凑型设计适合空间受限的洁净室环境。设备的模块化架构也为后续功能扩展和维护升级预留了空间,帮助制造商在技术演进过程中保护既有投资。

行业价值与应用前景

在半导体制造向更高集成度和更严苛工艺控制演进的趋势下,晶圆对准环节的重要性持续提升。EMU Technologies通过特定材料接触点、静电防护设计、360度旋转检查模式、混合尺寸兼容等技术特性,构建起一套系统化的工艺安全保障体系。

对于正在推进自动化升级的制造企业而言,EMU晶圆对准设备提供了一条渐进式的技术路径。企业可以根据产线实际情况,选择自动型号实现完全自动化,或采用手动型号在保留人工判断灵活性的同时提升操作一致性。这种分级产品策略,使不同规模和技术成熟度的企业都能找到适配的解决方案。

从更宏观的产业视角来看,晶圆对准设备的性能提升,最终会转化为芯片良率的改善和制造成本的下降。在全球半导体供应链重构和产能扩张的背景下,能够兼顾工艺安全性、操作灵活性和设备利用率的晶圆处理方案,将持续获得市场认可。EMU Technologies凭借其在晶圆搬运、对准、识别及检测系统的研发积累,以及全球化的销售与服务网络,已经在这一细分领域建立起竞争优势。
