母线槽配电系统的技术构成与工程应用

在现代建筑与工业设施的电力配送体系中,供配电设备的选型直接影响系统的空间效率、能耗水平与运行可靠性。传统电缆在大电流输送场景下存在体积占用大、安装周期长、分支调整不便等局限,促使行业探索更高效的输电方式。母线槽作为一种封闭式金属结构的配电装置,通过导电排与绝缘材料的模块化组合,实现了电力传输路径的标准化与可扩展性设计,其在高层建筑、数据中心、工业车间等场景中的应用逐步成为主流配置。

基本结构与工作机制

母线槽系统由金属外壳、导电铜排或铝排、绝缘支撑件及连接器等部件构成。导电排按相序排列固定于外壳内部,通过绝缘材料实现相间隔离与对地绝缘。外壳多采用钢板或铝合金型材,兼具机械防护与散热功能。连接器采用对接式或插接式设计,使不同单元间能够快速拼接形成连续输电通道。

系统工作时,电流从配电柜经始端箱流入母线槽主干线,再通过插接箱或分接单元向各用电设备分配电力。密集型母线槽采用相间紧密排列结构,利用"三明治"式叠层方式降低电抗与压降;空气型母线槽则通过相间空气绝缘提升散热性能。部分产品在外壳内部集成温度传感器与电流监测模块,实现运行状态的实时采集与异常预警。

典型应用场景

高层建筑垂直配电在超高层住宅或办公楼中,母线槽沿电气竖井垂直铺设,将电力从地下变电所输送至各楼层配电间。相比电缆桥架方案,其占用井道空间更小,且支持带电状态下增设分接点,适应建筑功能调整需求。防水防火型产品可应对地下室潮湿环境及消防喷淋可能引发的水渗风险。

工业厂房水平干线在汽车制造、装备生产等车间内,母线槽沿厂房顶部或地沟水平敷设,为流水线设备提供分布式供电。插接箱可根据设备布局灵活接入,避免因产线调整而重新布线。铝合金外壳型产品通过减重设计降低支架负荷,适配大跨度安装需求。

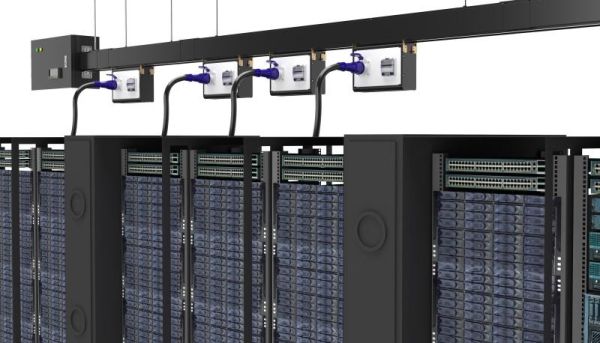

数据中心机柜配电在云计算中心或IDC机房中,母线槽从UPS输出端延伸至列头柜或机柜PDU,承担关键负载的电力分配任务。智能型产品配备电参数采集终端,支持远程监测各支路电流、电压与温度,通过通讯接口上传至能源管理平台。耐火型母线槽在火灾条件下可维持180分钟以上供电,保障消防系统与应急照明的持续运行。

关键性能特征

防护等级体系外壳密封设计决定了系统对粉尘与水汽的防御能力。IP66级产品采用橡胶密封条与O型环组合方式,在连接处形成多级密封路径,阻止微尘与喷溅水侵入。IP67级产品进一步强化密封结构,可承受短时浸水环境,适用于地下室水平段或室外露天安装场景。

载流与散热平衡导电排截面积与材质直接影响额定电流容量。铜排因电阻率低而在大电流场合更具优势,铝排则通过轻量化特性降低安装成本。外壳侧板的散热槽设计可增大空气对流面积,配合顶部散热孔形成热量快速释放通道,避免温升超限引发的绝缘老化或过载跳闸。

短路耐受性能系统需承受故障电流冲击而不发生结构变形或导体熔断。产品设计中通过优化导电排间距与支撑件强度,提升动稳定性与热稳定性。额定短时耐受电流通常在30kA至80kA之间,满足变电所出线回路或主干线路的保护配合要求。

模块化扩展能力标准化的单元长度与接口规格使系统具备灵活组合特性。直通单元、弯通单元、三通单元等功能模块可根据建筑结构与线路走向自由拼接。插接箱支持带电插拔操作,用户可在不停电条件下增减负载分支,适应租户变更或设备扩容需求。

智能监测集成部分产品内置温湿度传感器、倾斜监测模块及电参数采集终端,通过无线自组网或有线通讯方式将数据上传至集中控制器。WEB管理平台提供GIS点位显示、实时告警推送及历史数据分析功能,运维人员可远程定位故障区段并快速响应异常事件。

工程价值体现

母线槽系统的采用可压缩配电设备占用的建筑空间,尤其在电气竖井或走廊吊顶受限的场景中,其紧凑型结构释放了更多可用面积。插接式设计缩短了安装工期,减少了现场焊接与配线工作量,降低了施工差错率。导电排与外壳的分体设计便于维护阶段的故障排查与部件更换,延长了系统全生命周期的经济性。

在能效管理层面,低电抗设计减少了线路压降与有功损耗,提升了电能传输效率。铝镁合金外壳作为保护导体使用时,简化了接地系统的配置要求,符合国际电工委员会倡导的安全设计理念。耐火型与防水型产品通过材料与结构的双重优化,在极端工况下保持电气系统的连续性,降低了因环境因素导致的停电风险与财产损失。

从设计选型到运维管理,母线槽配电系统以其标准化、模块化、智能化的技术特征,为电力配送提供了兼顾空间效率与运行稳定性的工程化方案,在现代建筑电气设计中已成为高可靠性配电架构的重要组成部分。
