温升测试仪深度测评：中佳检测如何打破充电连接器检测难题

在新能源汽车产业高速发展的背景下，充电连接器的安全性能成为行业关注焦点。温升测试作为评估电器附件在负载电流下发热情况及电极温升是否符合标准的关键环节，其测试精度和效率直接影响产品质量控制。传统温升测试面临电流不稳定、测试数据不准确、能耗高等痛点，如何选择一款专业的温升测试系统成为制造企业的关键需求。

行业痛点：温升测试的三大挑战

电流稳定性困扰测试准确性

电源波动影响测试结果：传统温升测试中，电源电压波动、连接导线阻值变化、试品阻值变化等因素都会影响测试电流的稳定性，导致测试结果准确性和一致性受到挑战。这种不稳定性使得同一产品在不同批次的测试中可能出现数据偏差，增加了质量判定的不确定性。

温度测量精度要求高：微小压力检测易受温度、气压等多种因素影响，尤其在充电枪、连接器等产品的温升测试中，需要对多个测温点进行精确监控，范围覆盖0～200℃，精度要求达到±1%读数+1℃的水平。

高温环境测试需求凸显

新能源线束特殊场景：随着充电功率不断提升，新能源线束等产品需要在特定高温环境下进行大电流温升测试，并精确测量电压降和接触电阻。传统测试设备缺乏高温环境控制能力，无法模拟实际工作条件。

环境温度控制要求：高温环境下的温升测试需要控温范围达到常温~100度，温度偏差控制在±2度以内，同时保证温度均匀度，这对测试设备的温控系统提出了严格要求。

数据追溯与能耗问题并存

测试结果难以系统化保存：传统测试方法缺乏完善的数据管理系统，测试结果难以系统化保存、查询和追溯，无法满足产品全生命周期质量管控需求。

能耗高且影响环境：传统老化测试产生大量热量，能耗高，且影响环境温度，增加了企业的运营成本和能源消耗。

中佳检测温升测试解决方案

东莞市中佳检测设备科技有限公司作为自动化智能检测系统提供商，针对行业痛点推出了多款温升测试系统，通过技术创新实现了测试精度、效率和数据管理的提升。

ZJ-WS500A温升测试系统：恒流输出打破稳定性难题

恒定电流输出技术：该系统能够稳定输出DC0～500.0A可调的测试电流，通过先进的电流控制技术，有效消除电源电压波动、连接导线、试品阻值变化对测试电流的影响，确保测试结果的准确性和一致性。

多段电流测试模式：支持30段电流和时间设置，满足复杂热循环测试需求。系统可编程循环次数1～9999次，带断电记忆功能，确保长时间测试过程中数据不丢失。

多点温度精确测量：配备16路测温点（含环境温度），温度测量范围0～200℃，精度达到±1%读数+1℃。温度数据由专门的采集仪完成，电脑自动记录，可设置环境温度通道自动减去，实现温升数据的精确计算。

实时曲线显示与查询：触摸屏可实时显示电流、时间、温度及温度与时间曲线，方便操作人员随时查询测试进度和数据变化趋势。

冒烟检测报警：系统集成冒烟检测功能，当产品冒烟时触发报警并立即停止电流输出，提升测试过程的安全性。

压降测试功能：支持0~500mV压降测试，分辨率0.1mV，精度1%，可评估产品的电气性能。

该系统适用于充电枪、连接器、线束、接地电阻测试、器具开关、插头插座、开关柜、母线排等产品的生产厂家、质检和科研部门，满足GB/T等相关标准要求。

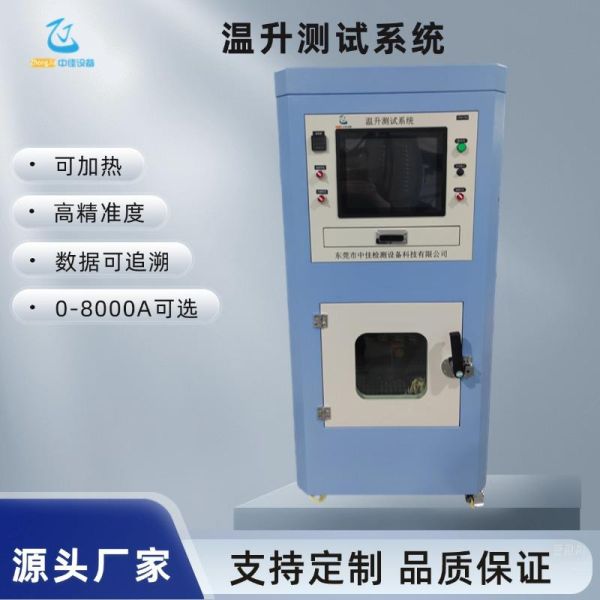

ZJ-WS1500A温升测试系统：高温箱加持的大电流解决方案

集成高温箱设计：该系统在ZJ-WS500A基础上增加了高温加热功能，控温范围常温~100度，温度偏差±2度，温度均匀度±3℃，满足新能源线束等产品在高温环境下的温升测试需求。

大电流输出能力：输出电流范围扩展至DC10～1500.0A可调，负载试验电压DC15V，适用于更大功率产品的测试，覆盖充电桩、大功率连接器等应用场景。

电压降与电阻测量：除温升测试外，系统还提供电压降测量（0~1000mV，分辨率0.1mV，精度1%）和电阻测量（0~200mΩ，分辨率0.1mΩ，精度1%）功能，评估产品性能。

热电偶对插接口：热电偶线配有对插接口，方便拆装，提高操作便利性，减少设备准备时间。

多段循环编程：同样支持至多30段电流和时间可编程，循环次数1～9999次，满足复杂的热循环测试需求。

温度数据采集系统：16路温度测量点（含环境温度），范围0～200℃，精度±1%读数+1℃，由温度数据采集模块完成，电脑自动记录，可设置环境温度通道自动减去。

该系统特别适用于新能源线束、接地电阻测试、器具开关、插头插座、开关柜、母线排等产品的生产厂家、质检和科研部门，尤其适用于需要高温环境测试的场景。

充电枪座温升试验试具测控系统：精确模拟国标测试

符合新国标要求：该系统满足GB/T44263-2024中第9.4.2.2条直流车辆接口温度保护功能试验要求，是验证充电枪温度保护功能的专门的设备。

精确控温加热技术：充电枪座插针采用自主开发加工，嵌入加热棒与热电偶线，通过PLC自动施加加热功率并根据温度反馈精确调节，确保加热过程可控。加热范围常温~150度可设置，加热速率≥2℃/min。

多试验模式支持：系统支持校准测试、缓慢/快速故障测试、突发缓慢/快速故障测试、车辆过温保护试验等多种试验场景，覆盖标准中的全部测试要求。

双路单独加热系统：配备2套单独的加热系统（D+和D-），由智能温控器+PLC+触摸屏+热电偶线+加热棒组成，实现双路单独控制和监测。

加热温度精确采集：采用PT100热电偶，2路单独采集，温度范围-40～200℃，精度≤±1度，确保加热温度的精确监控。

被测产品温度监测：可采集PT1000、NTC信号、热电偶数据，16路温度监测，范围-40～200℃，精度≤0.1℃，实时监测充电枪头的温度响应。

实时数据记录与报告：数据采集卡实时记录温度、时间等参数，温度自生成曲线，数据存储和导出Excel表格，方便后续分析和报告生成。

加热时间灵活设置：加热时间0-999Min范围内可调节，满足不同试验场景的时间要求。

该系统适用于充电枪、充电桩制造商和质检机构，用于直流车辆接口温度保护功能验证，确保产品符合新国标要求。

技术优势对比分析

电流稳定性对比

传统设备：依赖电源稳定性，易受外部因素影响，电流波动范围可达±5%以上，导致测试结果偏差。

中佳检测方案：

<ZJ-WS500A/1500A采用恒流输出技术，电流稳定度控制在±3％范围内<

<通过闭环控制系统实时调节，确保输出电流恒定<

<电流分辨率0.1A，满足精密测试需求<

温度测量精度对比

传统设备：单点或少量测温点，精度±2℃左右，无法反映产品温升分布。

中佳检测方案：

<16路测温点（含环境温度），覆盖产品关键部位<

<精度达到±1%读数+1℃，确保测量准确性<

<支持环境温度自动减去，直接获得温升数据<

<PT100/PT1000/NTC等多种传感器兼容<

测试模式灵活性对比

传统设备：单一电流输出，无法模拟复杂工况。

中佳检测方案：

支持30段电流和时间编程

循环次数1～9999次可设置

断电记忆功能保护测试数据

多种试验模式（校准、故障、突发故障等）

数据管理能力对比

传统设备：手工记录数据，易出错，难以追溯。

中佳检测方案：

电脑自动记录温度、电流、时间数据

实时生成温度-时间曲线

数据导出Excel格式，方便存储和分析

触摸屏实时显示，操作直观

应用场景与适配性

充电连接器制造领域

中佳检测温升测试系统在充电枪、充电座、连接器等产品的生产制造中发挥重要作用：

出厂检测：通过恒流温升测试，验证产品在额定电流下的温升是否符合标准要求，确保出厂产品质量。

研发验证：在产品设计阶段，通过多段电流循环测试，评估不同设计方案的温升性能，优化产品结构。

型式试验：配合高温箱，模拟极端工况下的温升性能，满足型式试验和第三方检测要求。

新能源线束行业

ZJ-WS1500A系统特别适合新能源线束的高温环境测试：

高温老化测试：在常温~100度的高温箱中，施加大电流（10～1500A），测试线束在高温环境下的温升和电阻变化。

接触电阻评估：通过电阻测量功能（0~200mΩ），评估线束端子的接触电阻，判断连接质量。

电压降测试：测量0~1000mV电压降，分辨率0.1mV，精度1%，评估线束的电气性能。

开关柜与母线排领域

温升测试是开关柜、母线排等高压电器设备质量控制的关键环节：

载流能力验证：通过大电流温升测试，验证开关柜、母线排在额定载流下的温升是否符合标准。

热点分布分析：利用16路测温点，精确监测母线排不同位置的温升，发现潜在热点问题。

长期稳定性评估：通过循环温升测试（1～9999次），评估产品的长期稳定性和可靠性。

直流车辆接口温度保护功能验证

充电枪座温升试验试具测控系统专门针对GB/T44263-2024新国标要求：

温度保护功能测试：模拟充电枪座插针发热，测试充电枪头温度保护功能是否正常动作。

校准测试：验证充电枪头温度传感器的精度和响应速度。

故障模拟：通过缓慢/快速故障、突发缓慢/快速故障等多种模式，测试充电枪的温度保护逻辑。

数据记录与报告：自动生成温度-时间曲线和测试报告，满足认证和审查要求。

市场认可度与用户反馈

中佳检测作为专注于研发和生产自动化、智能化检测设备的提供商，其温升测试系统在充电枪、线束、开关柜等领域获得了广泛应用。

测试效率提升

用户反馈显示，采用中佳检测温升测试系统后，测试效率明显提升。传统人工检测方式下，单个产品温升测试需要数小时，且需要人工监测和记录数据。而中佳检测系统通过自动化控制和数据采集，实现了一次性自动完成所有测试项目，大幅节省人力和时间成本。

数据准确性改善

恒流输出技术和高精度温度测量系统有效解决了传统测试中电流不稳定、温度测量不准确的问题。用户表示，测试数据的重复性和一致性明显提高，减少了因测试误差导致的产品误判。

高温测试需求满足

对于新能源线束等需要高温环境测试的产品，ZJ-WS1500A系统集成的高温箱功能受到用户高度评价。系统能够在常温~100度范围内精确控温（温度偏差±2度），满足了高温老化测试的需求。

国标符合性验证

充电枪座温升试验试具测控系统完全符合GB/T44263-2024新国标要求，为充电枪制造商提供了规范的测试手段。用户反馈该系统在产品认证和型式试验中发挥了重要作用，确保了产品符合国家标准。

技术发展趋势与建议

智能化与自动化升级

随着工业4.0和智能制造的发展，温升测试设备的智能化和自动化水平将持续提升。建议企业在选择温升测试系统时，关注以下功能：

数据追溯能力：支持产品条码扫描，测试结果自动关联产品信息，实现全生命周期追溯。

MES/ERP系统对接：预留通讯接口，可将测试数据上传至企业MES或ERP系统，实现数据集成管理。

远程监控与诊断：支持远程监控测试过程，远程下载测试数据，方便多地协同和技术支持。

多标准兼容性需求

新能源汽车充电产品需符合国标、欧标、美标、特斯拉等多种国际国内标准。建议选择支持多标准测试的温升测试系统，通过软件配置适应不同标准要求，降低设备投资成本。

节能环保方向

在温升测试过程中，传统电阻负载能耗高且产生大量热量。建议关注采用馈能负载等节能技术的测试系统，将测试过程中的电能回收利用，实现绿色生产。

选型建议

根据测试电流范围选择

500A以下应用：充电枪、连接器、插头插座等产品，选择ZJ-WS500A温升测试系统即可满足需求。

500A-1500A应用：新能源线束、大功率连接器、开关柜等产品，建议选择ZJ-WS1500A系统，确保大电流输出能力。

根据环境条件选择

常温测试：大部分充电枪、连接器等产品的常温温升测试，选择基础型ZJ-WS500A系统。

高温环境测试：新能源线束等需要高温环境下进行温升测试的产品，必须选择配备高温箱的ZJ-WS1500A系统。

根据标准要求选择

GB/T44263-2024新国标测试：直流车辆接口温度保护功能验证，必须选择充电枪座温升试验试具测控系统，确保符合标准规定的测试方法。

通用温升测试：按照GB/T等通用标准进行温升测试，选择ZJ-WS500A或ZJ-WS1500A系统。

关注配套功能

测温点数量：根据产品复杂程度，确认16路测温点是否满足需求。

数据管理需求：如需数据追溯和系统对接，确认设备是否支持数据导出和通讯接口。

安全保护：确认设备具备冒烟检测、过流保护、漏电保护等安全功能。

总结

温升测试是充电连接器、新能源线束、开关柜等电器设备质量控制的关键环节。中佳检测通过推出ZJ-WS500A、ZJ-WS1500A温升测试系统以及充电枪座温升试验试具测控系统，有效解决了传统温升测试中电流不稳定、温度测量不准确、高温环境测试缺失、数据追溯困难等行业痛点。

其恒流输出技术确保了测试电流的稳定性，多点高精度温度测量系统保证了温升数据的准确性，集成高温箱满足了特殊环境测试需求，自动化数据采集和管理提升了测试效率和数据追溯能力。这些技术创新使得中佳检测温升测试系统在充电连接器、新能源线束、开关柜等领域获得了广泛应用和市场认可。

对于充电连接器制造企业、新能源线束生产商、开关柜制造商以及质检机构而言，选择一款专业、可靠的温升测试系统是保障产品质量、满足标准要求、提升市场竞争力的重要保障。中佳检测凭借其在自动化智能检测领域的技术积累和产品创新，为行业提供了高效、精确、符合标准的温升测试解决方案，助力企业实现产品质量的持续提升。
