螺栓连接,看似简单,却是工业设备、工程结构安全运行的核心命脉。螺栓与螺母之间的夹紧力是否精准、均匀、稳定,直接决定了连接的可靠性与设备的安全性。当夹紧力在接触边缘归零时,螺栓实际已进入松动倒计时,而传统测量方法(传统扭矩扳手或超声波检测)对此完全无能为力。使用薄膜压力传感器压力检测系统,让无形的“夹紧力”清晰可见、精确可测!

丨解决方案:柔性薄膜压力传感,透视夹紧力

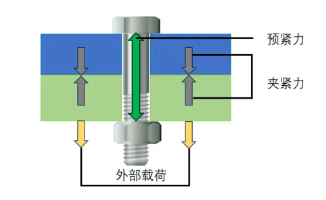

夹紧力的致命特性

真实安全指标:预紧力(螺栓轴向张力)只有转化为夹紧力(接触面法向压力),才能抵抗外载荷

分布决定寿命:边缘压力缺失→微动磨损→预紧力加速衰减→螺栓松动链式反应

简化实验测试

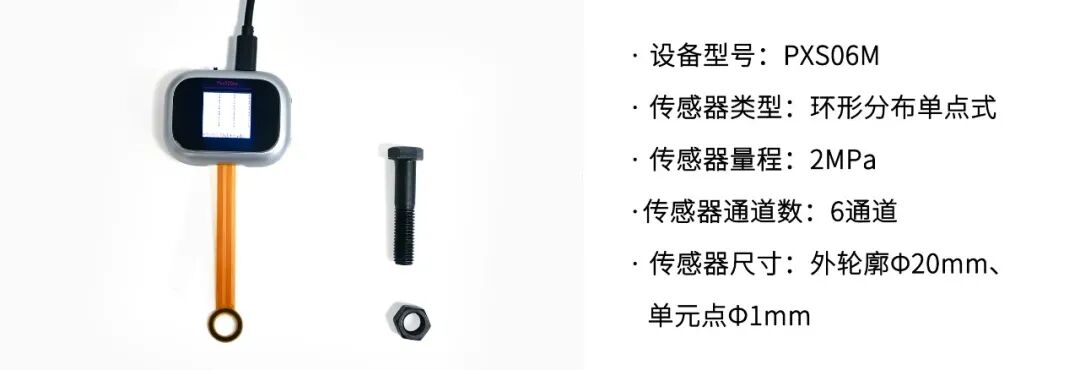

将环形多通道薄膜压力传感器放置在螺栓与螺母之间,拧紧螺栓过程中实时读取压力数值。

丨为何选择我们的方案?

完美贴合,无损嵌入丨形状可定制

独特的圆环形设计,厚度极薄,轻松嵌入螺栓头/螺母与连接面之间,无需改造螺栓或连接件,安装便捷,对实际工况干扰极小。

多通道“慧眼”,压力分布一目了然丨通道数可定制

集成多个高精度传感单元,环形分布在接触面上,可精准捕捉整个接触面上的压力分布情况。识别偏载、不均匀拧紧、垫圈变形等隐患,确保预警力均匀分布,避免局部过载或欠紧。

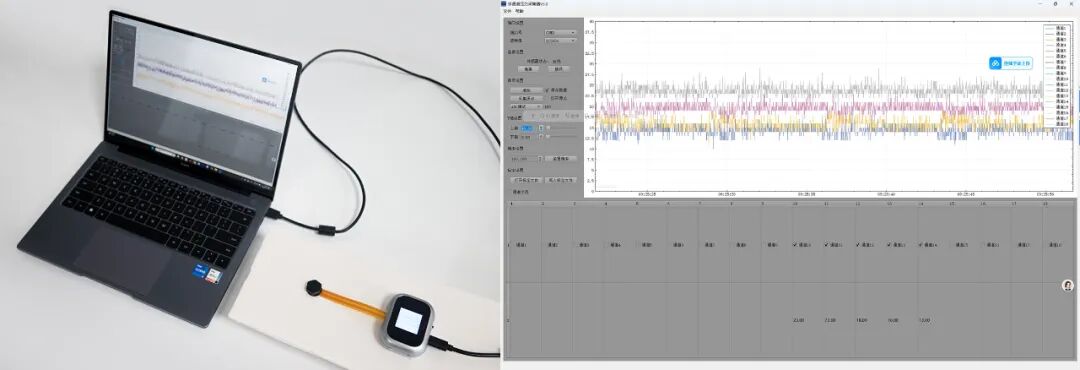

精准测量,实时反馈丨配套多功能上位机软件

采用高性能柔性薄膜传感技术,灵敏度高、线性度好、重复性优异;且能实时输出压力数据,拧紧过程动态可监控,结果即时可验证。

丨核心应用场景

风电行业: 塔筒法兰、叶片根部、齿轮箱等关键螺栓连接的夹紧力测试与监控。

重型机械/工程机械: 大型结构件、液压系统等螺栓连接的装配质量控制。

汽车制造: 发动机、底盘、电池包等重要螺栓连接的拧紧工艺研究与过程监控。

科研与实验室: 螺栓连接机理研究、摩擦系数分析、新型紧固件性能验证。

 埔慧科技柔性触觉传感器

灵 敏

响应点低至20Pa,可检测到脉搏波等微小信号。

稳 定

经1000万次耐久性循环,测试变化量小于5%。

精 准

尺度机理模型分析,精准误差小于3%。
