汇流箱在光伏系统中扮演着 “汇集电流和保障安全” 的关键角色,可以形象地比喻为光伏阵列的 “交通枢纽” 和 “安全卫士”。

下面详细解释它的主要作用:

一、作用:汇集电流(交通枢纽)

这是汇流箱*基本的功能。

连接多路组串:光伏电站中,一定数量的光伏组件会串联成一个“组串”。一个大型电站会有成百上千个这样的组串。

集中输入输出:汇流箱将多个光伏组串(例如16路或24路)的直流电汇集到一起,通过一根或几根更粗的总输出电缆,输送到逆变器。

简化线路:避免了每个组串都单独拉一根长线到逆变器,极大地节省了电缆成本、减少了线路复杂度,也方便了后期的维护管理。

二、关键作用:保护与监测(安全卫士)

汇流箱不是简单的接线盒,它内部集成了多种保护功能,是整个系统安全稳定运行的基石。

过电流与短路保护:

每一路组串的输入都配有直流熔断器或直流断路器。

当某一路组串发生短路故障时,熔断器会迅速熔断,将故障部分隔离,防止故障扩大影响到其他正常的组串,也保护了逆变器。

防雷保护:

汇流箱内部装有直流防雷器(浪涌保护器)。

它可以有效防护因雷击感应或电网操作过电压产生的浪涌电流,保护昂贵的光伏组件和后续设备免受高压冲击。

防反灌保护:

通过在每个组串回路中安装二极管(通常叫防反二极管)。

当某个组串因为被遮挡、损坏或夜晚不发电时,其他正常工作的组串产生的电流不会反向流入这个故障组串。这防止了能量损失和可能引发的热斑效应,保护了组件。

状态监测与智能管理(智能汇流箱):

现代智能汇流箱还配备了电流、电压传感器和通信模块。

它可以实时监测每一路组串的电流、电压和功率。

运维价值:当某一路电流异常偏低时,运维人员可以在后台系统立刻发现,定位到可能是组件破损、遮挡或接线问题,极大地提升了运维效率,减少了发电量损失。

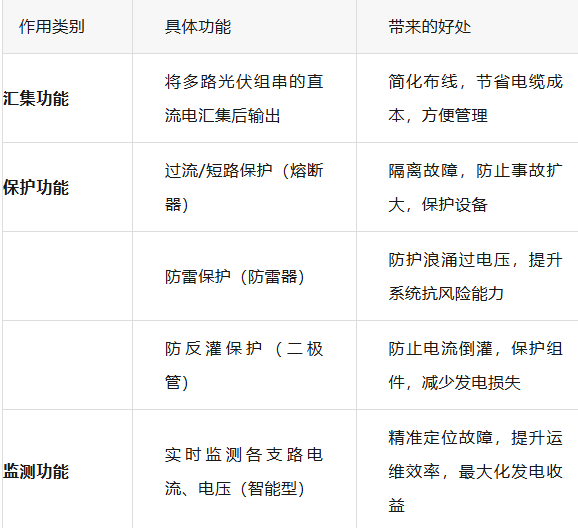

总结汇流箱的主要作用:

简单来说,如果没有汇流箱:

电站的直流侧线路会非常杂乱、成本高昂;一旦某处发生故障,整个光伏阵列都可能瘫痪,甚至引发火灾;出现发电量异常时,排查故障将如同大海捞针。

因此,汇流箱是确保光伏发电系统高效、安全、可靠、易维护运行不可或缺的关键设备。
