压电陶瓷的逆电效应

压电陶瓷的正压电效应和逆压电效应是其最核心的物理特性,也是其广泛应用的基础。这两种效应本质上是电能与机械能相互转换的体现,方向相反但紧密关联。以下是详细解释:

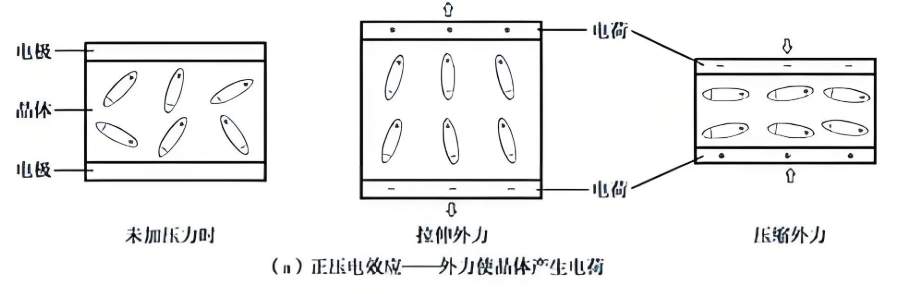

正压电效应 (Direct Piezoelectric Effect)

定义:

当对压电陶瓷施加机械应力(压力、拉力、剪切力)时,其内部会产生电极化,导致材料表面出现等量异号电荷,从而产生电压。

机械能 → 电能

微观机理:

压电陶瓷的晶体结构具有非中心对称性(如钙钛矿结构的钛酸钡、锆钛酸铅PZT)。当外力作用时,晶格中的正负电荷中心发生相对位移(离子偏移),打破原有电偶极矩平衡,在材料表面感应出电荷。

关键特点:

是传感功能的基础(如压力传感器、加速度计)。

产生的电荷量(Q)与施加的力(F)成正比:

Q = d *F

其中(d)为压电常数(单位:C/N)。

需要高输入阻抗电路检测电压(避免电荷泄漏)。

典型应用:

-燃气灶点火器(按压产生高压火花)

-声呐水下探测器(接收声波压力信号)

-医学超声探头(接收回波信号)

-振动传感器(将机械振动转为电信号)

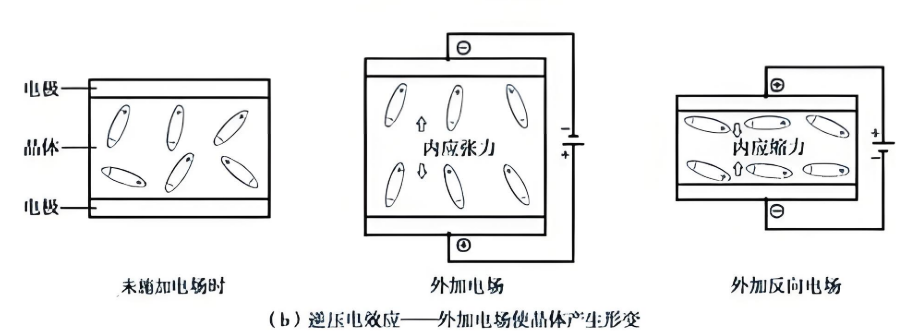

逆压电效应 (Inverse Piezoelectric Effect)

定义:

当对压电陶瓷施加外电场时,其内部电偶极矩重新排列,导致材料发生机械形变(伸长、缩短或弯曲)。

电能 → 机械能

微观机理:

外电场迫使晶格中的离子移动,改变晶胞尺寸(如沿电场方向拉伸或垂直方向收缩),宏观表现为材料形变。形变方向取决于电场极性。

关键特点:

是驱动功能的基础(如精密定位、声波发射)。

形变量(ΔL)与施加的电压(V)成正比关系。

其数学表达式为:     ΔL = d * V

其中:ΔL是形变量(单位:米, m) d为压电常数(单位:C/N)。

典型应用:

-喷墨打印机喷头(电场驱动微形变喷射墨滴)

-光学调焦系统(纳米级精密位移)

-超声换能器(发射超声波)

-压电马达(电场驱动步进运动)

-蜂鸣器(电场驱动振动发声)

3、总结与对比

为了更清晰地理解,我们可以用一个表格来对比:

4、重要提示

正压电效应和逆压电效应是一对可逆的能量转换过程,它们共同存在于同一块经过极化处理的压电陶瓷中。这使得压电陶瓷成为一种独特的双向换能器。

在许多实际应用中,这两种效应是同时存在的。例如:

在一个超声探头发射超声波时,使用的是逆压电效应(电->声)。

当它接收返回的回波时,使用的是正压电效应(声->电)。

同一个压电晶片既当“喇叭”又当“麦克风”,实现了发射和接收的一体化。

希望这个解释能帮助您完全理解压电陶瓷的这两种神奇效应!

正逆效应的关联与统一

注:同一压电陶瓷器件可同时具备两种功能(如超声探头既发射又接收声波),但电路设计需避免信号串扰。

重要补充说明

1.压电常数(d)的对称性:

压电常数是一个三阶张量d,其值取决于材料极化方向与受力、电场方向的夹角。

例如:

d33:电场与应力沿极化方向一致(纵向效应)

d31:电场沿极化方向,应力垂直极化方向(横向效应)

2.滞后与非线性:

高压电场或大应力下,压电响应会出现滞后和非线性(需通过掺杂或复合材料优化)。

3.居里温度限制:

超过居里温度(Tc)时,压电性消失(晶格恢复对称性)。

总结

正效应:力 → 电 → 感知世界(传感器)

逆效应:电 → 力 → 改变世界(执行器)

压电陶瓷通过这两种效应,成为连接物理世界与电子系统的“桥梁”,在精密机械、医疗、声学、航天等领域不可替代。
