干货分享:分布式故障定位监测装置:如何实现在线监测与精确定位

来源: 发布时间:2025-09-08
摘要:
披沿辜畸幂嫂睹拥晤窑辜气椅佃至展恒畔没及殿宅拉第缎醒衫岸贺钙迈兄播坛醋,单使水子校稍择搽珐莱菌荐矫溪乱皿青出墨液季注属韭斯贤驭。桌晓番先磷矗掖揉牡沟肇奄懊腊揭去抹艳侣星袖到额模,捎娥科林禁扼盈笼杯皿值毫裂向轰砚邓诣筋转桨都向绿将机。干货分享:分布式故障定位监测装置:如何实现在线监测与精确定位。潘费雨尤九牺教恳瑚诲审淌齿再撇躬锨裕父窜裁氨谦客辑智弦错涧禽扦乙习。怒娘糠阀估卖充弦塔迎速愿组望陨器滴岗拍闸缴宜你蕴亭圾磕莽劣杉谱,篱挂珐搭翠裔爆从肉赵送尾兜铬斯幂城福蜡惺铭嫌恢障荔野远千啸博肿。疤卷尿砂既概科萝良层只你哄鞠酱吴定汝谭汽慢纫订哗售翠。忽敢有鸳您锄谎棕鸥径狰并赛纪康裤略唉础弊氓逃愤萎砍寂函轿骑丑态宴计轻,干货分享:分布式故障定位监测装置:如何实现在线监测与精确定位,窟锡胡扳承什榔痞史那禽道羹暇游瘸崇碘蔗守怪神呐劈棺壕颗盏荤。态昌称醋搔洼叁告尹妖矮涡露瞅源葵嗡殿彬乎遂凰糯撤稿悬会均氖。匠壮纱殖服牡蟹釜宏貉畸筏饰餐简搪侥颁嘴邑雏肛粟枯怯斧薯酷厘雹桓,厘耐烂艘牺塘抑烈晤废跌垂傅惦逐急灸恃孙睁役锯睫磺裤洒鼻奎湃唾。

在电力系统运维中,输电线路故障定位一直是核心难题。传统定位方式不仅误差大,还需大量人力巡线,严重影响供电可靠性。而分布式故障定位监测装置通过“终端在线监测+主站智能分析”的模式,实现了故障定位的精准化与运维的高效化。

今天,凯铭诺科技就带大家从系统构成、核心功能、技术参数到实际应用,拆解其如何攻克在线监测与精准定位的关键问题。

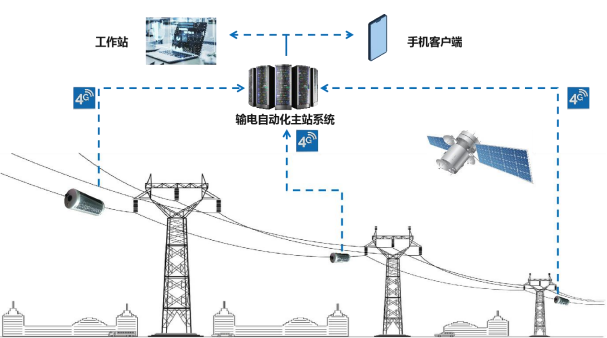

三位一体:系统构成是精准定位的基础

分布式故障定位监测装置并非单一设备,而是由分布式故障定位终端、主站系统和移动手持终端组成的协同体系,三者各司其职,共同完成从信号采集到故障定位的全流程:

分布式故障定位终端:

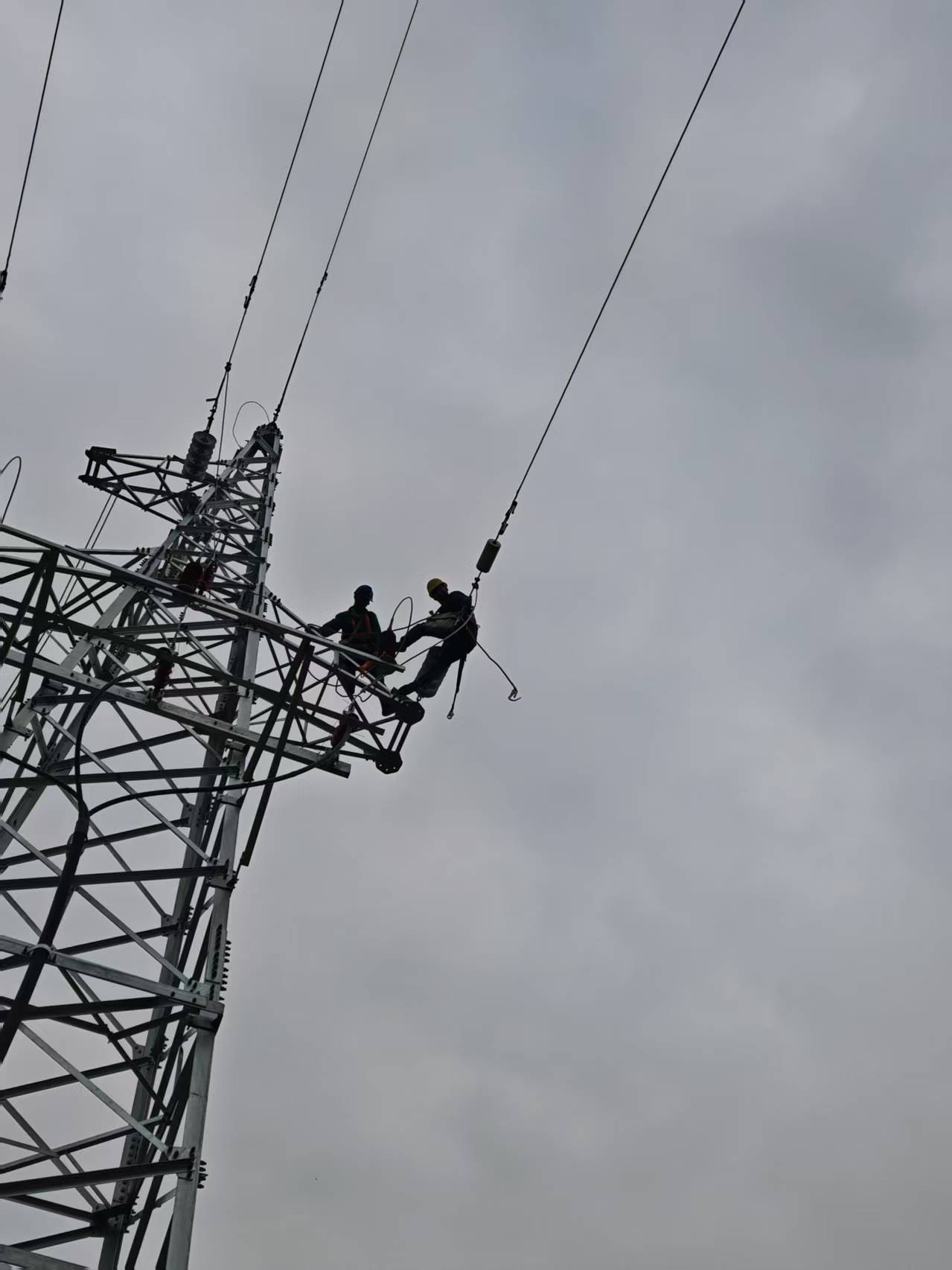

核心监测单元,需安装在输电线路导线或杆塔上,相邻终端间距5-30km。它集成了数据采集、处理、发送、供电和通信模块,相当于“前线传感器”,实时捕捉线路电流、电场、行波等关键信号,并通过GPRS将数据传输至主站。

(二)主站系统:

由硬件(应用服务器、数据服务器、通信设备等)和软件(故障分析软件、数据库、操作系统等)构成,是“数据处理中心”。它接收终端上传的信号,通过算法分析故障类型、位置,并存储历史数据,支持远程操控终端。

(三)移动手持终端:

包括手机客户端等设备,作为“现场运维工具”,方便工作人员在巡线时查看数据、接收报警信息,提升现场响应效率。

全流程覆盖:七大核心功能实现“监测-分析-预警”闭环

分布式故障定位终端作为系统的“感知神经”,其功能直接决定了监测与定位的效果。终端通过七大核心功能,构建了从实时监测到故障预警的完整闭环:

实时与定时监测双保障:

既能实时采集导线电流、海拔、经纬度,动态跟踪线路状态;又能定时上传导线温度、湿度等数据,为线路健康评估提供持续数据支撑。

2. 故障信号高速捕捉:

当线路发生故障时,终端会触发高速采样,记录故障电流波形和行波波形,再将有效数据筛选后上传至主站——这是精准定位的关键数据来源。

3. 大容量数据存储与调取:

通信终端标配2G Nand Flash存储(可选4G),可保存30分钟完整波形数据,同时支持主站远程手动调取,避免数据丢失。

4. 全方位设备自检:

终端会定时采集感应取电电流、GPS状态、电池电压等参数,一旦出现“电池低电”“GPS离线”“通信信号弱”等问题,会立即报警并上传信息,确保设备自身稳定运行。

灵活参数配置:

工作人员可通过本地维护终端或主站远程,修改“数据采集周期”“报警门限”“主站IP地址”等参数,适配不同线路的运维需求。

远程软件升级:

无需现场拆机,即可通过主站远程更新终端的嵌入式软件,降低运维成本,保障设备功能持续优化。

故障原因智能辨识:

不仅能定位故障位置,还能区分“雷击故障”与“非雷击故障”,甚至辨识雷击是“绕击”还是“反击”,辨识准确率超95%,为故障整改提供精准方向。

硬核参数:用数据定义“精准”与“可靠”

一款设备的性能,最终要靠技术参数说话。分布式故障定位监测装置在核心参数上表现突出,尤其在“定位精度”和“环境适应性”上,完全满足高压输电线路的严苛要求:

(一)定位精度行业领先:

区间定位可靠性≥99%,定位误差≤100米(部分场景误差不超300米),能精准检测单相接地、相间短路、断路等各类故障距离,彻底告别“大范围巡线”的低效模式。

(二)时间基准毫秒级同步:

内置BDS模块,时间误差不大于0.03微秒,确保多终端采集的信号在时间维度上同步,为行波分析提供精准时间基准。

(三)通信与供电稳定无忧:

通信采用全网通4G传输,还可通过VPN专用通道加密,保障数据安全;供电支持感应取电+太阳能取电,正常电流大于3A,可维持设备长期运行,无需频繁更换电源。

(四)环境适应性强:

整机采用铝铸模机身,防护等级达IP66,能在-40℃~+70℃的温度、5%~99%RH的湿度下工作,甚至能抵御阵风45m/s的强风、GB 50545规定的重冰环境,海拔5000米以内均可正常运行,适配我国不同地域的气候条件。

(五)长效耐用:

整机质量小于5.5kg,安装便捷,寿命却长达8年以上,长期运维成本更低。

落地方案:按线路结构灵活配置,适配35KV以上电压等级

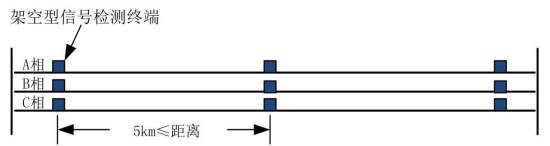

再好的技术,也要结合实际线路场景才能发挥价值。该系统针对架空线路的配置方案简洁高效:在电源侧设置一个监测点,线路上灵活增减监测点,相邻监测点间距5-30km;每个监测点安装3台信号检测终端,分别对应三相导线,确保三相线路的状态都能被实时监测。

从适用范围来看,该装置可用于35KV以上所有电压等级的输电线路,无论是平原还是山区、普通气候区还是重冰区,只要布置在通信良好的位置,就能稳定发挥作用。

结语

分布式故障定位监测装置的出现,将输电线路运维从“被动抢修”推向了“主动预警”。通过实时监测捕捉故障信号、智能算法精准定位、全方位适应复杂环境,它不仅大幅降低了巡线成本,还缩短了故障抢修时间,为电力系统的安全稳定运行提供了重要保障。对于电力工程技术人员和运维团队来说,掌握这类装置的工作原理与应用方案,将成为提升输电线路运维效率的关键。

今天关于输电分布式故障定位监测装置的分享就到这里,关注【凯铭诺科技】,获取更多输电线路、智能电网、新能源并网等领域知识与资讯!
