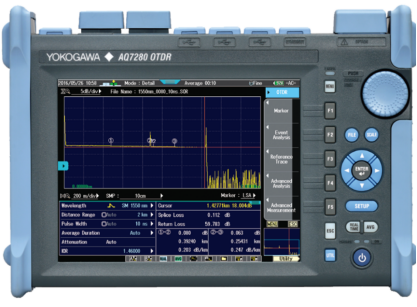

OTDR是支撑通信工作的重要工具,如何准确高效地使用OTDR是一个通信人的入门考试。本文将以成都雄博科技代理销售十余年的明星产品——日本横河AQ系列OTDR为例,详细介绍OTDR测量信息的阅读与分析要点。

准备阶段

在开始测试之前,务必使用酒精棉仔细擦拭尾纤接头和OTDR法兰盘端口,以确保其清洁。接下来,将待测光纤段的接头与OTDR的光口对准,并拧紧以确保连接稳固。这样,就可以进行下一步的OTDR测试了。

启动测试:

在OTDR的按键区,右下角标有“A”按键的为自动模式(动模式因品牌而异),需根据实际情况进行调试。从实际应用中来看,自动模式能满足绝大多数场景下的测量需求。

phpPIdYaS

测试结果分析:

在OTDR测试完成后,通过观察曲线和底部显示的数据,可以详细分析被测光缆的各种性能指标。这些指标包括光纤衰减、接头损耗、光纤沿长度的损耗分布情况,以及光纤故障点的确定等。这些信息对于评估光缆的性能和定位潜在问题至关重要。

1. OTDR常见波形图分析

在OTDR测试中,我们经常遇到各种波形图。其中,正常波形图是判断光纤性能的基础。通过观察正常波形图,我们可以了解光纤的衰减、接头损耗以及光纤沿长度的损耗分布情况。这些信息对于评估光纤的性能和及时发现潜在问题至关重要。接下来,我们将深入探讨正常波形图的解析方法。

phpom3ZFw

图1

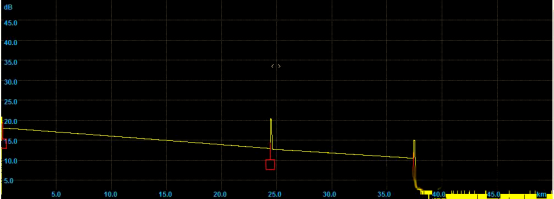

l 图1为正常曲线图,左边红框为盲区,右边红框为测试末端反射峰。测试曲线为倾斜

的,随着距离的增长,总损耗会越来越大。用总损耗(dB)除以总距离(Km)就是该段纤芯的平均损耗( dB/Km)。

phpkMyTDP

图2

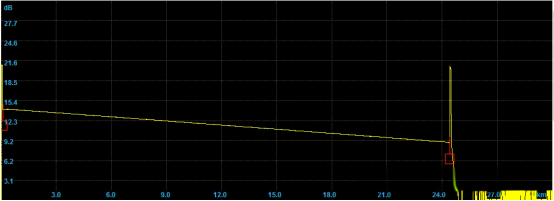

l 图2这种状况肯定要引起留意!曲线在末端没有任何反射峰就掉下去了,分析:①假如知

道纤芯原来的距离,在没有到达纤芯原来的距离,曲线就掉下去了,这说明光纤在曲线掉下去的地方断了,或者也有可能是光纤在那里打了个折;②若是使用中的光缆且已达到纤芯原来的距离,有可能是尾纤损坏,需至末端检查。

人工制造损耗进行测量,根据测量结果进行故障定位主要应用:在长距线路查障时,我们常用这个方法,在接头部位把被测的纤芯深度弯曲,然后测试人员利用OTDR实时模式监测衰耗变化,对比两次距离推断故障位置。

phpu3MtmB

图3

l 图3中间多了一个反射峰,比较常见的就是一个跳接点。A-B段的光缆需和B-C段的

光缆进行连接时,就会用到跳纤连接。在进行跳纤连接后测试此类线路时,就会出现如图所示的波形图。

phpDzHGZR

图4

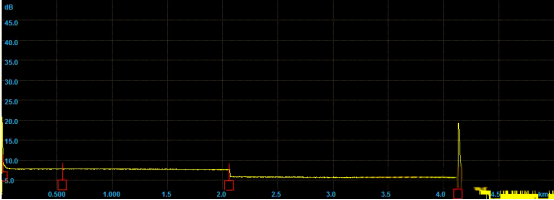

l 图4是除光缆断裂以外最常见的故障,曲线中间有一个明显的下降台阶,基本可以判

断纤芯打折、弯曲过小、受到外界损伤等因素,多为故障点。曲线中的这个台阶是比较大的一个损耗点,也可以称为事件点。曲线在该点向下掉,称为非反射事件,跟曲线上升的反射事件正好相反。这时,该点的损耗点就成了负值。但并不是说他的损耗小了,这是一种伪增益现象,造成这种现象的原因是由于接头两侧光纤的背向散射系数不一样,接头后光纤背向散射系数大于前段光纤背向散射系数。而从另一端测则情况正好相反,折射率不同也有可能产生增益现象。这也是常见的判断光缆是否有接头盒的方法之一。

    以上就是我们在日常通信工作中常见的OTDR测量结果与分析要点。随着光通信技术的不断发展,我们对OTDR承担的各项职能有了更进一步的要求,由此也分化出如光缆普查仪 、故障追踪仪等使用场景更细分、使用效果更精准的专用仪表,我们将在后面的文章中为您逐一介绍。成都雄博科技历经20余年市场考验,是国内外多家知名通信测试仪表品牌的一级代理商,也是哑资源智能运维管理解决方案服务商,欢迎您来电或留言交流。
